OPPIDUM DE CHATELOI (Hérisson, Allier)

Entreprise : Véodis-3D

Contexte : Site archéologique de Chateloi à Hérisson (Allier)

Objectifs : Numérisation, archivage, documentation

Présentation

La modélisation des états de juillet et septembre 2009 a permis aux archéologues de reconstituer sur des bases très précises la cartographie du site après fouille. Le modèle 3D servira de base à la reconstitution virtuelle du site.

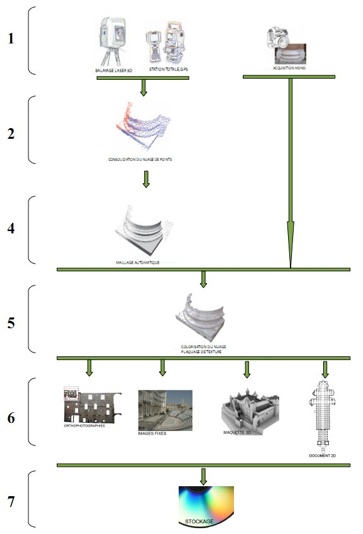

Démarche

1. 1. • Balayage laser 3D : scanner Optech ILRIS 3D


   2. • Station totale à visée sans prisme + GPS System 500 Leica


   3. • Photogrammétrie


2.


2) Restitution des données 3D

1. 1. • Consolidation du nuage de points


2.


3) Extraction de données

1. 1. • Restitution bidimensionnelle


2.


4) Reconstruction 3D

1. 1. • Maillage automatique


2.


5) Enrichissement visuel

1. 1. • Colorisation du nuage, plaquage de texture


2.


6) Dispositif de visualisation et de présentation

1. 1. •  Orthophotographies


   2. • Maquette 3D


   3. • Documentation 2D


2.


7) Support de consultation et de diffusion

1. 1. • Stockage


2.


Résultats

Nombre total de points : 24 millions de points

Distance entre les points : entre 5 et 10 mm d’écart

Durée totale d’acquisition : 4 jours

Modèle 3D référencé en Lambert II étendu
