VILLE DE ROME

Commanditaire  : travail de recherche

Contexte : Maquette en plâtre de Rome de 70 m2, à l’échelle 1/400e,
plan «Bigot»

Objectifs

Faire un état des connaissances

Réaliser une maquette virtuelle 3D de Rome à l’échelle 1/1

Visite interactive d’édifices

Présentation

Le «Plan de Rome» est une grande maquette en plâtre de près de 70 m² qui représente Rome antique au temps de l'empereur Constantin (IVe siècle après J.-C.). Classé à l'Inventaire des monuments historiques, il est l'œuvre de l'architecte normand Paul Bigot (1870-1942), Grand Prix de Rome en 1900 et Professeur à l'École des Beaux-Arts de Paris. Légué à l'université de Caen et exposé aujourd'hui au cœur de la Maison de la Recherche en Sciences Humaines, ce plan-relief est à l'origine d'un projet pluridisciplinaire de maquette virtuelle 3D reconstituée en images de synthèse.

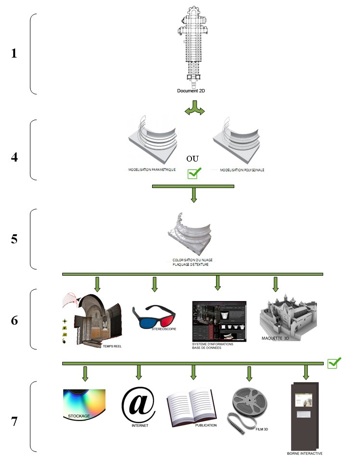

Démarche

1. 1. • Documentation 2D : étude des sources anciennes (textuelles, archéologiques et iconographiques)


2.


4) Reconstruction 3D

1. 1. • Modélisation polygonale et surfacique : 3DS Max


2.


5) Enrichissement visuel

1. 1. • Colorisation du nuage, plaquage de texture : textures «bump»


2.


6) Dispositif de visualisation et de présentation

1. 1. • Maquette 3D temps réel (Virtools)


   2. • Base de données scientifique (sources anciennes) et infographique (gestion de la ville virtuelle)


2.


7) Support de consultation et de diffusion

1. 1. • Film 3D


   2. • Stockage


2.


Remarques

Validation scientifique

Incertitude de la représentation liée à la nature et la qualité des sources

Réflexion pour un rendu cohérent de la lumière : heure fixe pour un éclairage constant

Chargement dynamique des textures

Résultats

1. 1. Maquette virtuelle de Rome au IVe siècle, avec ou sans avatar


   2. Accessible sur internet, accès aux sources documentaires et à des informations techniques


   3. Présentée au public, en stéréoscopie active sur écran Full HD 5,5 x 3,1 m, dans un amphithéâtre


   4.
