GROTTE CHAUVET (Ardèche)

Entreprise : Cabinet Guy Perazio

Commanditaires
Projet 1 : Ministère de la Culture et de la Communication
Projet 2 : Conseil Général de l’Ardèche

Contexte : Grotte ornée paléolithique

Objectifs
Projet 1 : relevé topographique afin de créer une circulation
Projet 2 : réalisation d’un espace de restitution

Présentation

La mission du cabinet a été de réaliser, dans des conditions extrêmes, le relevé de la cavité et des abords puis sa restitution en 3D. L'analyse de cette base de données topographiques avait pour objet de définir les mesures d'aménagement les plus appropriées.

Le travail de restitution en 3D avec intégration dans le site effectué pour la grotte Chauvet - Pont d'Arc a conduit le cabinet à développer et exploiter des systèmes informatiques de modélisation novateurs par l'augmentation de la densité des points relevés et leur traitement.

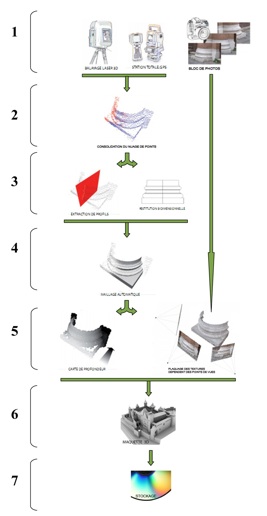

Démarche

1. 1. • Balayage laser 3D : scanner GS 100 Trimble


   2. • Station totale, GPS Soisic : intégration du système référentiel de la grotte dans le système général de la France


   3. • Photogrammétrie


2.


2) Restitution des données 3D

1. 1. • Consolidation du nuage de points


2.


3) Extraction de données

1. 1. • Extraction de profils


   2. • Restitution bidimensionnelle


2.


4) Reconstruction 3D

1. 1. • Maillage automatique : pas de rebouchage des trous


2.


5) Enrichissement visuel

1. 1. • Carte de profondeur


   2. • Plaquage de texture à partir de photos orientées


2.


6) Dispositif de visualisation et de présentation

1. 1. • Maquette 3D


2.


7) Support de consultation et de diffusion

1. 1. • Stockage


2.


Remarques

Aucune cible, dans un souci de non intervention sur les parois

Même référentiel de coordonnées

Résultats

Nombre total de points : 527 millions de points (128 stations de scans)

Nombre de photos : 6500 photos (16 M pixels)

Durée totale : 5 ans (projet 1) + 7 semaines (projet 2)

Modèle 3D texturé

Levés extérieurs : plans au 1/500e et 1/100e avec courbes de niveaux tous les mètres

Levés intérieurs (sols, cheminements, parois et plafond) : plans de détail au 1/50e pour localiser les gisements archéologiques et implanter des tapis de circulation (précision centimétrique)

Définition volumétrique des 7 salles de la grotte pour les études climatologiques, géologiques et morphologiques
