TEMPLE D’AUGUSTE ET LIVIE (Vienne, Isère)

Entreprise : TPLM 3D

Commanditaire  : Travail en R & D

Contexte : Temple romain impérial du Ier siècle av. J-C

Objectifs
Réaliser un modèle TQS texturé
Quantifier la précision du modèle 3D texturé obtenu

Présentation

L’objectif de ce travail interne était de mener une étude comparative des différentes méthodes de modélisation architecturale 3D à partir de données laser scanner terrestre et d’analyser la précision finale des modèles 3D texturés.

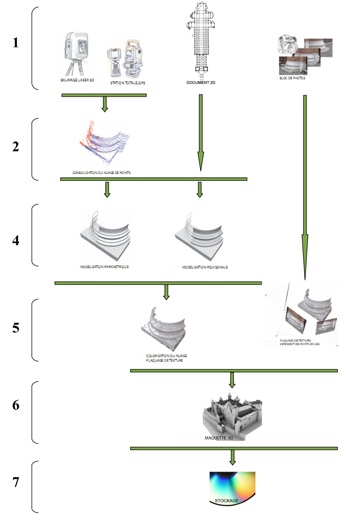

Démarche

1) Acquisition des données 3D

1. 1. • Balayage laser 3D, station totale, GPS


   2. • Documentation 2D


   3. • Photogrammétrie


2.


2) Restitution des données 3D

1. 1. • Consolidation du nuage de points


2.


4) Reconstruction 3D

1. 1. • Modélisation polygonale et surfacique


2.


5) Enrichissement visuel

1. 1. • Colorisation du nuage, plaquage de texture : Virtual Reality Mapper (plugin développé en interne)


   2. • Plaquage de texture à partir de photos orientées


2.


6) Dispositif de visualisation et de présentation

1. 1. • Maquette 3D


2.


7) Support de consultation et de diffusion

1. 1. • Stockage


2.


Remarques

Décomposition de l’objet selon un vocabulaire architectural

Modèle Tel Que Construit -> Tel Que Saisi par opération booléenne

Comparaison nuage de points/modèle 3D avec l’outil Compare/Inspect du logiciel 3D Reshaper, échelle de couleurs développée

Résultats

1. 1.


   2. Précision du modèle : 2 à 3 cm


   3. Modèle 3D texturé
